Witam,i o poradę pytam.

Wątki dotyczące systemów Telewizji Dozorowej - układy analogowe

Moderatorzy: HQSECURITY, Moderator forum

karol
Nowicjusz
Nowicjusz
Posty: 11
Rejestracja: 26 cze 2015, 16:20

Witam,i o poradę pytam.

Postautor: karol » 26 cze 2015, 16:36

Witam forumowiczów, piszę na szybkiego,i raczej umkną mi dział (powitalnia). Wiec Witam się z wszystkimi tu. Jednocześnie proszę was o pomoc w sprawie urządzenia transmitującego sygnał z kamer,lub kamery. Otóż ,dziś dostałem urządzenie niemieckiej firmy (profilink) nie udało mi się odszukać instrukcji do tych urządzeń .

http://www.nsc-sicherheit.de/shop/produ ... nale-.html

Do tego jest jeszcze odbiornik (tak myślę) cały komplet i nadajnik i odbiornik, pracuje to na 2.4GHz .Na moim odbiorniku pisze "Oudoor Empfanger IV ),na nadajniku Oudoor Sender IV)

Natomiast ja poszukuję informacji o tym ,jak podłączyć i jak sprawdzić czy to działa. Jaka kamera,jaki monitor, Jak się ustawia by mieć podgląd ,na jaka odległość to działa.Jak długi może być kabel miedzy kamerą a nadajnikiem, jak długi kabel miedzy odbiornikiem a monitorem. jak długa może być linia zasilania,linia audio.
Nie wiem nic o tym urządzeniu ,a chciał bym wykorzystać do monitorowania garaży,odległość około 100m .Ponad to .W związku z tym że częstotliwość pracy to 2.4GHz to zastanawia mnie to czy jest możliwość podglądu za pomocą zwykłej karty wifi. Mam wiele pytń związanych z tym urządzeniem . Ale to może potem. Na tą chwilę chciał bym tylko sprawdzić czy to działa,a może jest uszkodzone.Bardzo proszę o pomoc ,bowiem jestem w trakcie rozbudowy mojego domowego monitoringu .

Awatar użytkownika
HQSECURITY
Znawca
Znawca
Posty: 83
Rejestracja: 21 sty 2014, 20:08
Lokalizacja: Warszawa

Re: Witam,i o poradę pytam.

Postautor: HQSECURITY » 27 cze 2015, 10:25

Witaj,

Pytań wiele więc odpowiadam po kolei na te pytania na które potrafię:

1. Kamera - dowolna kamera z wyjściem CVBS 1Vpp czyli każda analogowa do CCTV lub zwykła amatorska analogowa (wyjście ze złączem Cinch)
2. Monitor - dowolny monitor lub TV z wejściem CVBS. Złącze Cinch, EURO lub BNC
3. Długość kabla - jeśli będzie to koncentryk 75Ohm to do 200-300m dla sygnału wizyjnego, zasilanie na kablu np. 2x0,5mm2 do 100m powinno dać radę.
4. Wykorzystanie do zwykłej karty WiFi - nie da rady to są zupełnie różne formaty sygnału
5. 100m zasięgu na zewnątrz powinno obsłużyć.

Jak sprawdzić czy działa. Tu znalazłem kartę katalogową ale brak tam instrukcji http://www.vtq.de/images/FlippingBooks/wireless-systems-2012/WirelessSystems-16.jpg
Ja bym zaczął od podłączenia kamery do wejścia wideo w nadajniku a monitor/tv podłączył do wyjścia wideo w odbiorniku. Do tego zasilanie. Najlepiej 12VDC do nadajnika i odbiornika. Można podłączyć akumulator wtedy łatwiej będzie testować na zewnątrz. A potem ustawić taki sam kanał pracy w nadajniku i odbiorniku. Pewnie jest jakiś potencjometr lub małe dip switche.

Warto odsunąć nadajnik od odbiornika o kilka metrów aby się nie zakłócały.
Jedną z wad pośpiechu jest to, że zabiera dużo czasu.

karol
Nowicjusz
Nowicjusz
Posty: 11
Rejestracja: 26 cze 2015, 16:20

Re: Witam,i o poradę pytam.

Postautor: karol » 02 lip 2015, 19:43

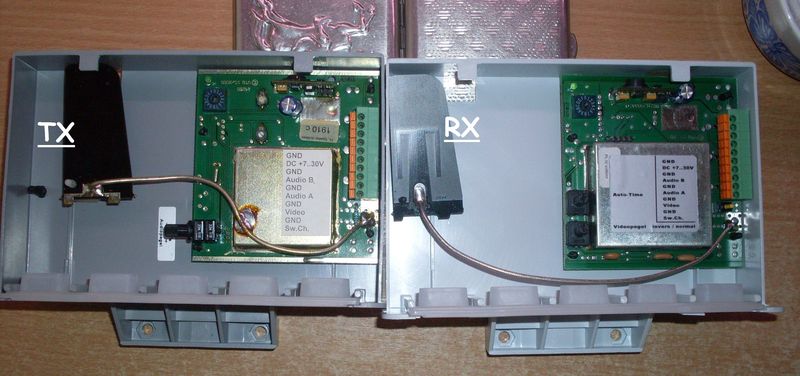

Mam nadzieję że zdjęcie jest widoczne. Nie mniej jednak proszę o opis jak to połączyć .Wiem gdzie połączyć zasilanie, i tu ku mojej uciesze ,chyba to urządzenie działa. Ale jeszcze zostaje połączenie do kamery,bez audio,do monitora,lub tv.Do czego służą potencjometry . Był bym wdzięczny za rozpiskę dla tego że nie chcę uszkodzić tego sprzętu. Po podłączeniu zasilania nic nie zapaliło się,nie było też oznak świadczących o uszkodzeniu. Więc jest opcja że urządzenie jest sprawne.
Załączniki
po lewej TX po prawej RX cięte 8x6.jpg
po lewej TX po prawej RX cięte 8x6.jpg (89.06 KiB) Przejrzano 2892 razy

Awatar użytkownika
HQSECURITY
Znawca
Znawca
Posty: 83
Rejestracja: 21 sty 2014, 20:08
Lokalizacja: Warszawa

Re: Witam,i o poradę pytam.

Postautor: HQSECURITY » 04 lip 2015, 5:59

Kamera do VIDEO + GND w nadajniku TX
Monitor do VIDEO + GND w odbirniku RX
Potencjometr u góry z cyferkami są do wyboru kanału. W nadajniku i odbiorniku ustawiamy to samo.
I powinno chodzić.
Jedną z wad pośpiechu jest to, że zabiera dużo czasu.

karol
Nowicjusz
Nowicjusz
Posty: 11
Rejestracja: 26 cze 2015, 16:20

Re: Witam,i o poradę pytam.

Postautor: karol » 04 lip 2015, 12:24

Na wstępie mam pytanie takiej treści .
>> Dla czego chcąc wysłać posta dostałem komunikat o tym iż mój adres ip został zablokowany. <<??? przecież nie spamuję, wiec o co chodzi ? Moim isp jest cyfrowy polsat. Wiec dla czego ?

Ale wracając do tematu . Chciał bym jeszcze wiedzeć do czego służą potencjometry . Jeden u dołu w tx, i dwa też u dołu w rx

Awatar użytkownika
HQSECURITY
Znawca
Znawca
Posty: 83
Rejestracja: 21 sty 2014, 20:08
Lokalizacja: Warszawa

Re: Witam,i o poradę pytam.

Postautor: HQSECURITY » 05 lip 2015, 12:32

Niestety nie mam instrukcji więc nie jestem pewien.
Ze zdjęcia napis sugeruje jako regulację wzmocnienia. A jeśli tak to można nim zmniejszać lub zwiększać poziom sygnału w zależności od odległości transmisji.
Można spokojnie potrenować w czasie prób.
Jedną z wad pośpiechu jest to, że zabiera dużo czasu.


Wróć do „Telewizja analogowa”
